適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
參考標準： ZGF24003-90《便攜式直流高壓發生器通用技術條件》

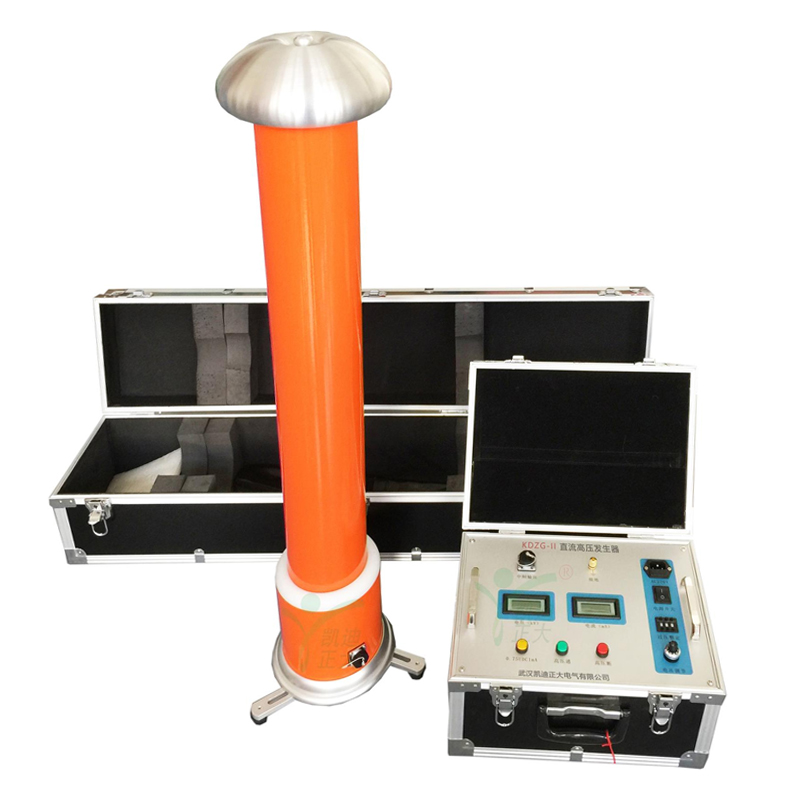

KDZG-II 35kV系列直流高壓發生器是按照中國行業標準ZGF24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
KDZG-II 35kV系列直流高壓發生器采用中頻倍壓電路，新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。
KDZG-II 35kV系列直流高壓發生器主要部件選用美國、德國、日本等進口的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。
1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用。
2、采用新技術、工藝制造，新的PWM中頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件和電壓大反饋，從而使輸出高壓穩定度更高，波紋系數更小。
3、儀器主要部件均選用美、德、日等國進口的元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準。
7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就按下0.75UDC--1mA的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將調壓電位器回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。

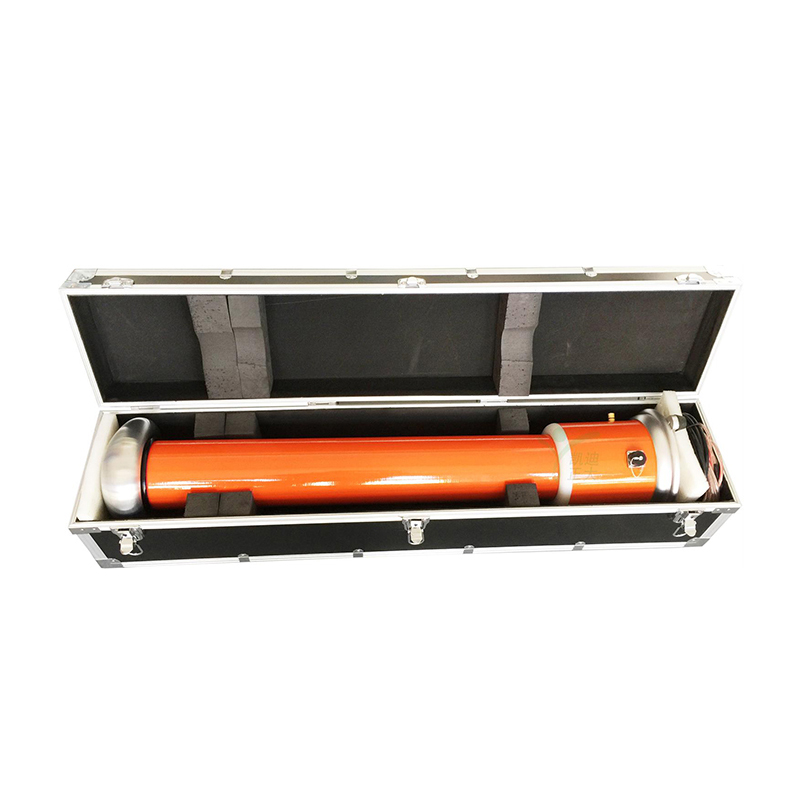

9、倍壓筒采用美國技術研制生產，中頻變壓器經有關專家特殊設計、體積小，容量大，過載能力強，便于現場作業試驗。
10-1、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。(適用于200kV)
10-2、控制箱上蓋可作為防風底座，可與倍壓筒接插，增強倍壓筒的穩定性
| 額定電壓（kV） | 0-200kV連續可調；負極性輸出 |
| 額定電流（mA） | 5mA |
| 額定功率（W） | 1000W |
| 電壓測量精度 | 數顯表±（1.0%讀數±0.2kV） |
| 電流測量精度 | 數顯表±（1.0%讀數±2） |
| 波紋系數 | ≤0.5％ |
| 電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1％ |
| 過載能力 | 空載電壓可超出額定電壓10％使用十分鐘最大充電電流為1.5倍額定電流 |
| 電源 | 單相交流50赫茲220伏±10％ |
| 工作方式 | 間斷使用 |
| 一次連續時間最長為30分鐘 | |
| 工作環境 | 溫度：-10～40℃ |
| 相對濕度：室溫為25℃時不大于85％（無凝露） | |
| 海拔高度：1500米以下 | |
| 帶電容負荷能力 | 被試品電容量無限制 |
| 可用1.5倍的額定電流充電 | |
| 結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 |
| 空氣絕緣、無泄漏之慮 | |
| 操作箱特點 | 高精度0.75UDC--1mA單觸按鈕（精度≤1.0％）最適合氧化鋅避雷器試驗 |
| 過壓保護采用撥碼設置，一目了然 | |
| 立臥兩用型國際標準機箱,現場更方便 |
