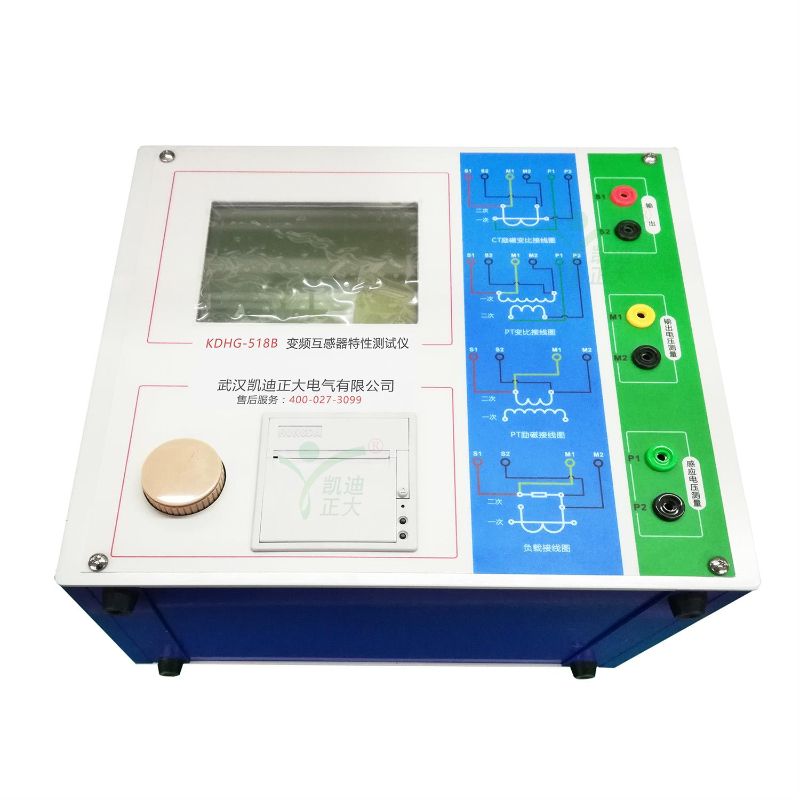

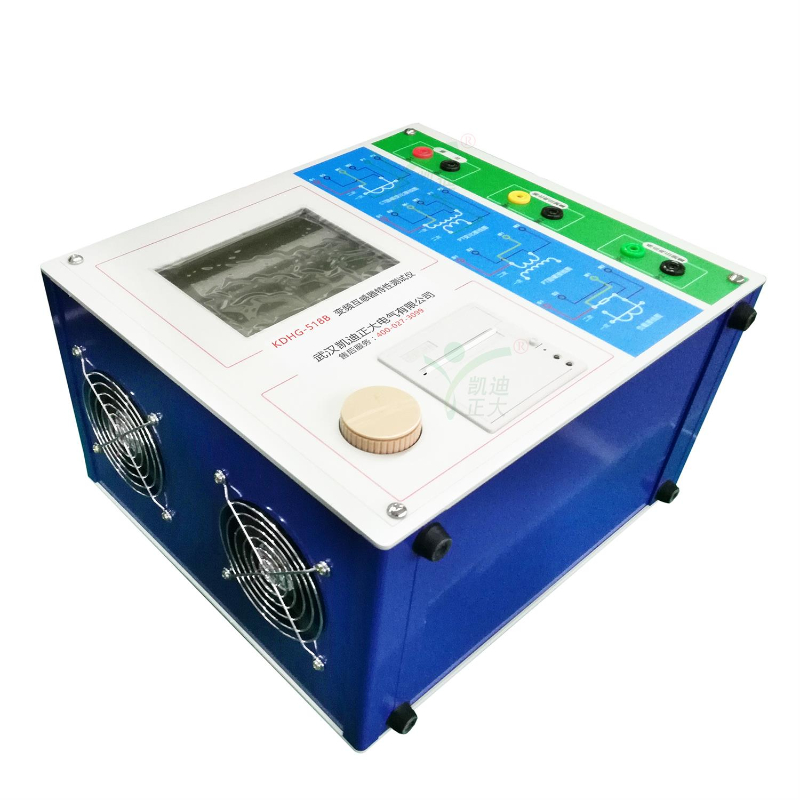

KDHG-518B CT伏安特性測試儀是由本公司在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
KDHG-518B CT伏安特性測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
★ 功能全面，既滿足各類CT(如：保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
★ 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
★ 測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
★ 界面友好美觀，全中文圖形界面。
★ 裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
★ 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
★ 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
★ 可精確測量變比差與角差，比差最大允許誤差±0.02%，角差最大允許誤差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1～30000。
★ 基于先進的變頻法測試CT/PT伏安特性曲線和10%(5%)誤差曲線,輸出最大180V的交流電壓和12Arms(36A峰值)的交流電流， 基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
★ 全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數;動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
★ 6.7寸圖形透反式LCD，陽光下清晰可視。
★ 采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
★ 面板自帶打印機，可自動打印生成的試驗報告。
★ 測試結果可用U盤導出，程序可用U盤升級，方便快捷。
★ 裝置可存儲2000組測試數據，掉電不丟失。
★ 配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。
互感器測試類型：保護類CT/PT;計量級CT/PT;暫態級CT/PT
測量輸出：0～180Vrms，12Arms，36A(峰值)
電壓測量精度：±0.02%
CT變比測量范圍：1～30000 精度：±0.02%
PT變比測量范圍：1～10000 精度：±0.02%
相位測量精度：±5min 分辨率：0.5mi
武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量儀、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。
武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。
測量功能?
CT互感器(保護類、計量類、TP 類)
• 伏安特性曲線(勵磁特性)
• 自動給出拐點值
• 自動給出5%和10%的誤差曲線
• 變比測量
• 比差測量
• 相位測量(角差)
• 極性判斷
• 二次繞組電阻測量
