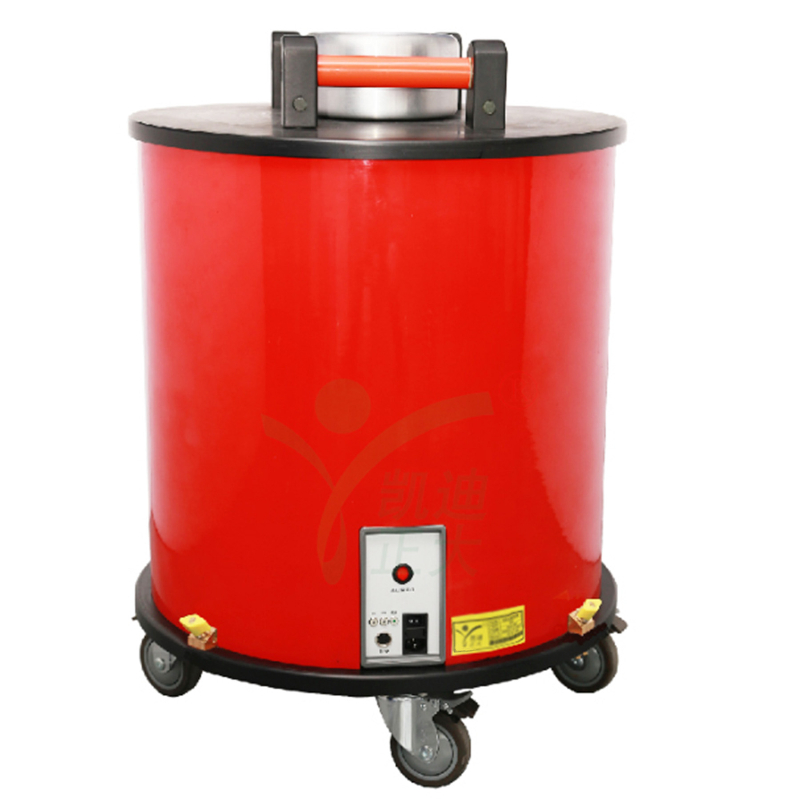

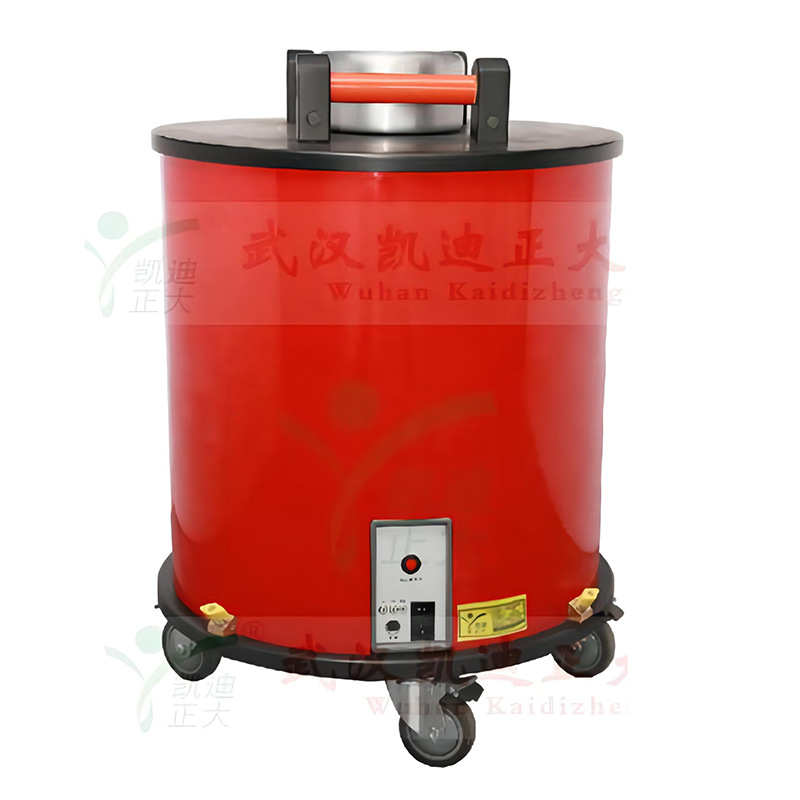

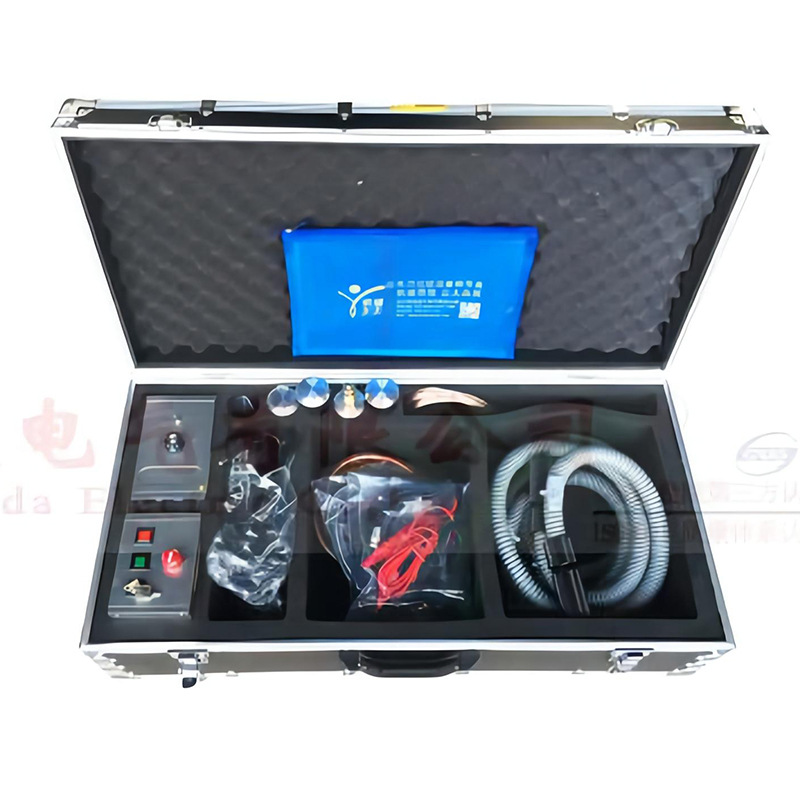

KDDAC-30電纜振蕩波局部放電檢測定位系統是一種用于電纜現場檢測與狀態診斷的新型技術工具，具有簡單實用、體積小、便于運輸、可在交流電壓條件下進行非破壞性試驗、絕緣性能檢測與評估手段多樣化等特點。采用阻尼交流電壓(Damped AC Voltage，簡稱DAC)耐壓試驗與局放檢測相結合的方式，為發現電纜線路絕緣中潛在缺陷提供了有效手段。此外，借助介質損耗現場測量技術，可進一步實現高壓電纜絕緣老化程度的狀態評估。
KDDAC-30電纜振蕩波局部放電檢測定位系統在測試過程中產生的局放交流電壓最高可達 30kV，并結合新的的系統硬件與系統軟件來進行診斷，主要包括：
u含高壓智能升壓單元;
u振蕩電感;
u分壓單元/局放耦合單元;
u局放信號濾波放大單元;
u高壓開關單元;
u嵌入式控制面板單元;
u介損測量單元;
u較新半導體技術;
u較新的激光控制技術;
u新的的數字式信號處理器和濾波技術;
新的的無線網絡控制技術。
1. 局放振蕩波單元為一體化設計，內含高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。
2. 測控主機協調系統的運行，通過無線網絡和局放振蕩波單元進行通信，控制局放振蕩波單元運行，并采集、存儲和分析分壓器/耦合器采集的局放振蕩波信號和局放信號。
3. 具備局放測量與定位功能：2nC-1000pC
4. 具備頻域濾波功能
5. 具備小波濾波功能
6. 符合國際標準的耐壓試驗功能
7. 顯示耐壓試驗時局放水平及趨勢
8. 分析時校準波形參考功能
9. 隨時修正局放分析結果
10. 自動校準電纜長度、接頭位置和波速
11. 具備測量局放起始電壓、局放熄滅電壓和局放水平
12. 同時定位多個局放缺陷的位置
13. 自動測量電纜電容量
14. 自動測量電纜介損tanδ
15. 根據電纜長度自動調整頻帶寬度以得到較好反射波形
16. 充電時間不超過2秒，測試時間100ms以內，無損測試
17. 具備補償功能，真實還原局放量的實際大小
18. 具備混合電纜波速誤差修正功能
19. 自動和手動分析功能
20. 電纜長度修正功能
21. 緊急停機功能和安全控制回路
22. 測試結果報表生成、打印功能
23. 無線連接，排除現場信號干擾
24. 實時局放水平、位置顯示功能
25. 局放水平、局放次數切換顯示
26. 測試數據和分析結果瀏覽功能
27. 配備模擬軟件，完整地再現現場試驗數據的分析過程
28. 中文操作界面，能夠記錄振蕩電壓波形和局放信號波形;
29. 自動顯示振蕩電壓波形頻率、幅值和采樣時間寬度等;
30. 能對局放信號波形展開分析;
供電電源 220VAC±10%，50Hz
振蕩波輸出最大電壓 30kV
振蕩頻率范圍 20Hz~300Hz
測試電纜長度范圍 200m~20km
高壓充電電流 5mA
高壓開關 觸發方式：激光觸發高壓開關
高壓開關控制 導通時間：1µs
開關導通電阻：小于1Ω
光纖通信
局放測量范圍 1pC~100nC
局放水平檢測與帶寬 符合國際電工委員會IEC60270標準
局放定位帶寬 150kHz~45MHz自動調節
局放定位測量精度 電纜全長1 % (最小分辨率2m)
介質損耗測量范圍 0.1 %~10 %
局放實時采樣率 100MHz
局放采樣存儲深度 32MB(可記錄300ms數據長度)
控制方式 無線控制
局放校準模式 自動/手動
校準模式下時域脈沖反射定位接頭功能 自動鎖定接頭位置
