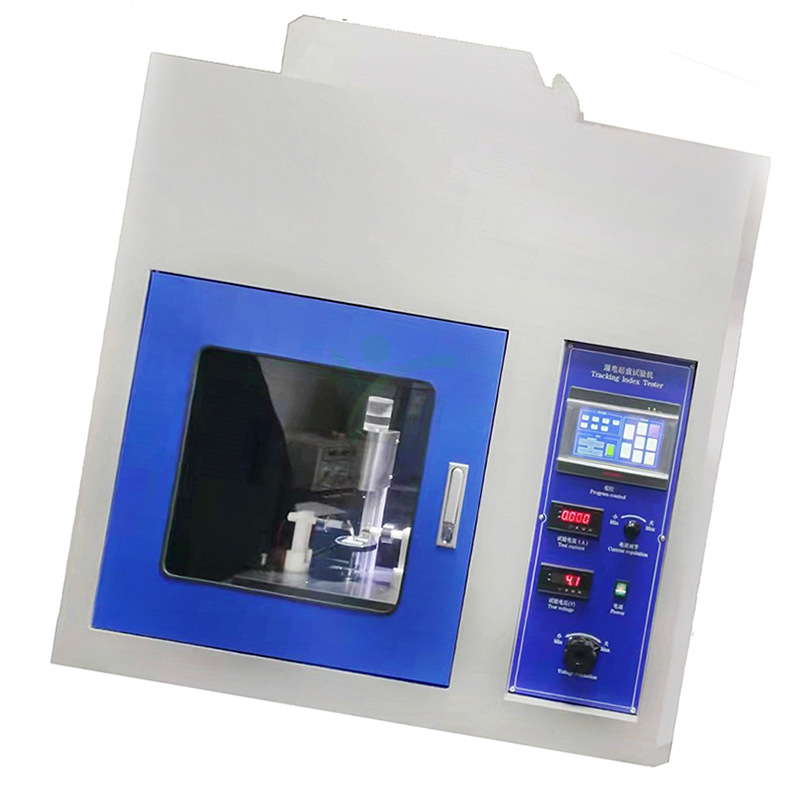

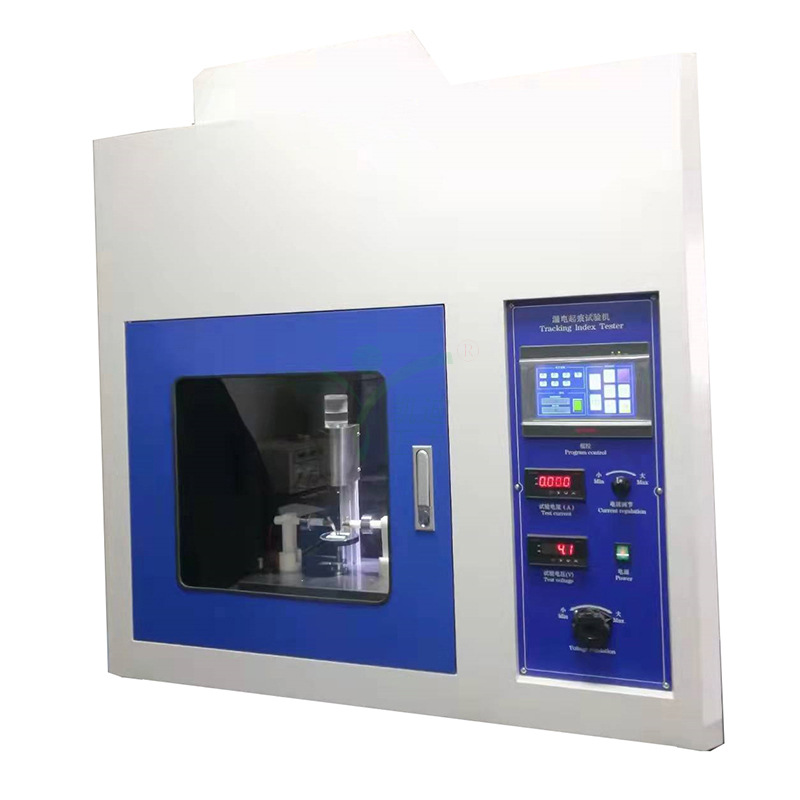

漏電起痕試驗（電痕化指數試驗）是IEC60112、UL746A、GB/T4207、GB4706.1、ASTMD3638-92等標準規定的模擬仿真試驗項目。
漏電起痕試驗（電痕化指數試驗）是在固體絕緣材料表面上，在規定尺寸( 2mm×5mm ) 的鉑電極之間，施加某一電壓并定時 (30s)定高度(35mm) 滴下規定液滴體積的導電液體 (0.1%NH 4 CL) ，用以評價固體絕緣材料表面在電場和潮濕或污染介質聯合作用下的耐漏電性能，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。
CTI是判斷絕緣材料相比電痕化指數，滿足DIN EN60112標準。 CTI模擬跟蹤絕緣材料間通過兩電極間滴液的電流。通常使用的絕緣材料可能暴露在潮濕或者有塵埃的環境中，如果在傳導的情況下，可能引起重壓或者火災的危險。本部分滿足DIN EN 60112 / IEC 60112 /或者VDE0303 第一部分。 測試滿足KA方法 （滴落物的數量 / 爬行者通道深度）和KA方法（直到第50滴滴液的電壓）。 CTI 和 PTI值將能夠確定。 組合允許進行微調測試電壓、測試電流、開關時間、滴液大小和滴落數量。
漏電起痕試驗儀適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業。
◆可編程控制器觸摸屏+PLC控制
◆電壓、啟動排液、切換、電流、停止、排風、照明均在觸摸屏上實現
◆電壓大小、滴液時間、電流大小、滴液次數、設備門狀態、最大電流、實驗結果實時顯示
◆七寸彩色觸摸屏
◆頂部配有靜音且防回流排風裝置，試驗結束后可排出燃燒所產生煙氣
◆可選擇測試電源范圍
◆滴液次數、滴液時間均可設定
◆電流過載保護
◆安全保護：自動提示門狀態；且在門打開的狀態時試驗區沒有電壓。
行業知識
相比漏電起痕，其中UL分為0-5共6個級別分別對應的試驗電壓范圍為
0：大于等于600V
1：小于600V大于等于400V
2：小于400V大于等于250V
3：小于250V大于等于175V
4：小于175V大于等于100V
5：小于100V大于0V
1、箱體容積：0.5立方
2、試驗電壓：100~600V連續可調數顯，電壓表顯示值最大誤差：1.5%；
3、延時電路：試驗回路在(0.5A±10%)A，更大電流時延時（2S±10%)后動作；
4、短路電流：兩電極短路時的電流可調至(1±0.1)A,數顯±1%,電流表顯示值為有效值;
5、電極：
◆5㎜×2㎜矩形鉑金電極和黃銅電極各一對；
◆電極符合IEC60112圖B.1的尺寸要求：（5±0.1）㎜×(2±0.1)㎜×(≥12)㎜,其中一端鑿尖角度為(30±2)°(即
試驗端呈30°±2°斜角),鑿尖平面寬度為0.01㎜~0.1㎜；
◆電極間所成角度為60°±5°,間距為(4±0.1㎜)；
◆對樣品壓力為:1.00N±0.05N；
6、滴液系統：
◆30±5）秒（開啟滴液時間28S+開啟滴液持續時間2S）自動計數、數顯（可預置,)
◆滴液針嘴到樣品表面高度:35㎜±5㎜；
◆滴液重量:20滴:0.380g~0.489g;50滴:0.997g~1.147g;
7、樣品支撐平板：厚度≥4㎜的玻璃；
8、針嘴外徑：
◆溶液：0.9㎜~1.2㎜
◆溶液: 0.9㎜~3.45㎜
滴液大小根據滴液系統而定；
9、風速：0.2M/S；
10、無明顯振動及腐蝕性氣體的場所；
11、工作電壓：AC220V±2% 50HZ±1%，1KVA；
