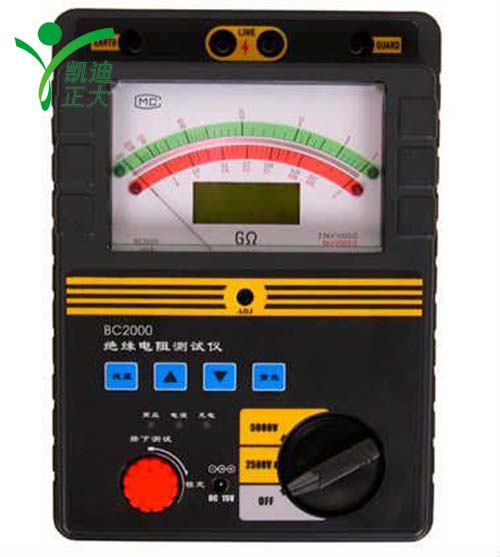

絕緣電阻測試儀是用來測量設備絕緣電阻的專用儀器。按其結構可分為手搖式，晶體管式和數字式；按其電壓等級一般有：100,250,500,1000,2500,5000v和10000v幾種形式，可以根據被試設備的電壓等級進行選用。

絕緣電阻的結構及工作原理

1.手搖式絕緣電阻測試儀

手搖式絕緣電阻表內部結構主要由兩部分組成。電源為手搖發電機，測量機構是磁電式流比計。驅動發電機的轉軸，發出的電壓經整流后加至電流回路和電壓回路的兩個并聯電路上。磁電流比計處于不均勻磁場中，使指針旋轉，指針的偏轉與并聯電路中電流的比值有關，電流的比值與電阻值成反比關系，因此偏轉角 α反映了被測絕緣電阻值的大小

2.晶體管式絕緣電阻測試儀

晶體管絕緣電阻表采用干電池供電，通過晶體管震蕩器產生交變電壓，經變壓器升壓及倍壓整流后輸出直流高壓。

3.數字式絕緣電阻測試儀

數字式絕緣電阻測試儀是將直流電源變頻產生直流高壓，通過程序控制使各種絕緣測試可由菜單選擇自動進行。其測量電壓大多可在500V到5000V內選擇，試驗電流為2mA和5mA等，測試范圍比手搖式絕緣電阻表廣，顯示直觀準確，大容量設備常需要進行吸收比或極化指數試驗，采用數字式絕緣電阻測試儀測量較其他結構絕緣電阻表簡單易行，因此目前在電力系統廣泛應用
