KDJF-2006局部放電測試儀是我公司針對傳統的局部放電檢測儀示波管亮度低、壽命短的問題，新研制的數字式液晶顯示局部放電檢測儀。

KDJF-2006局部放電測試儀保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號幾乎兼容，便于已有系統設備的升級改造。

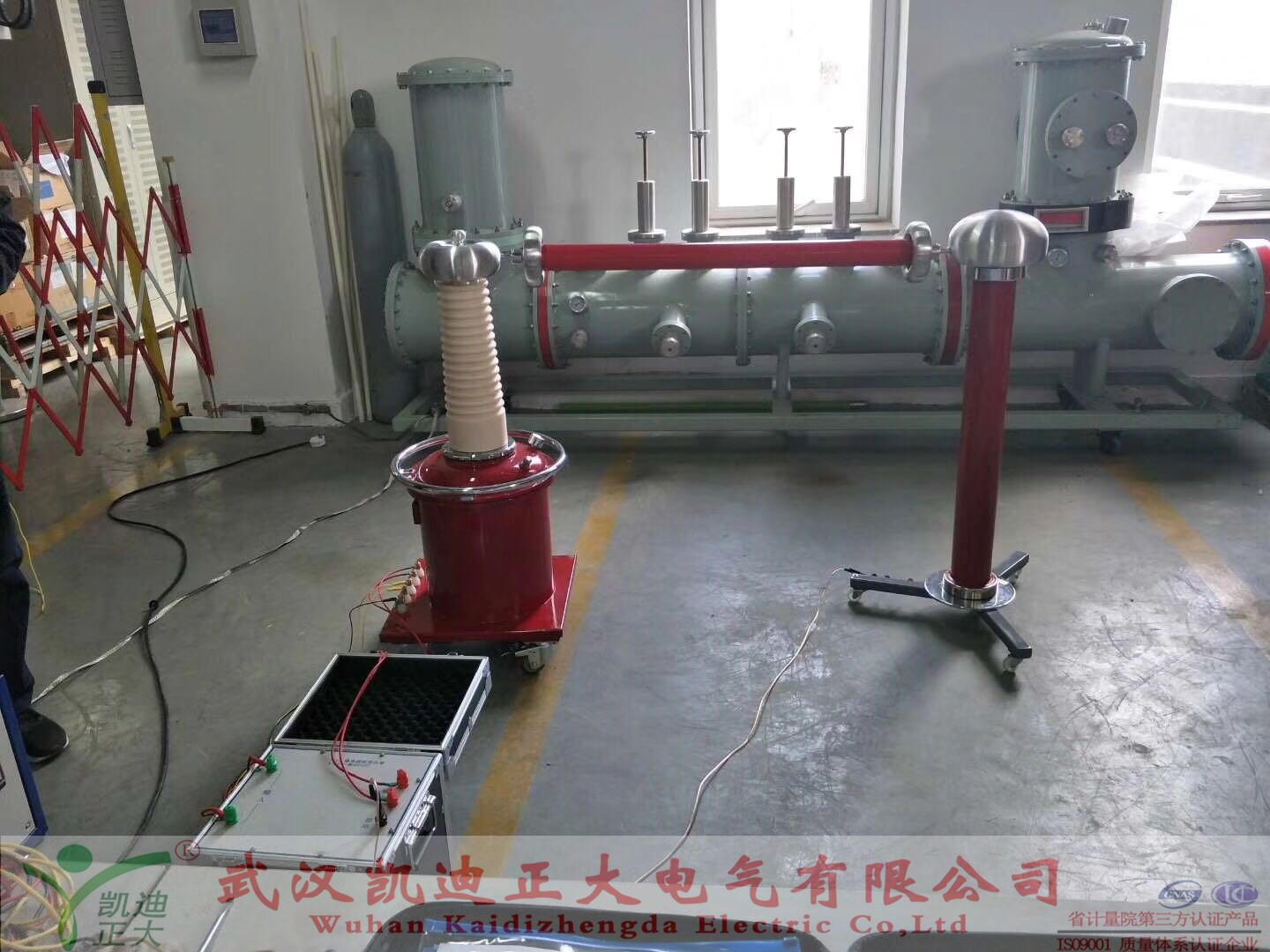

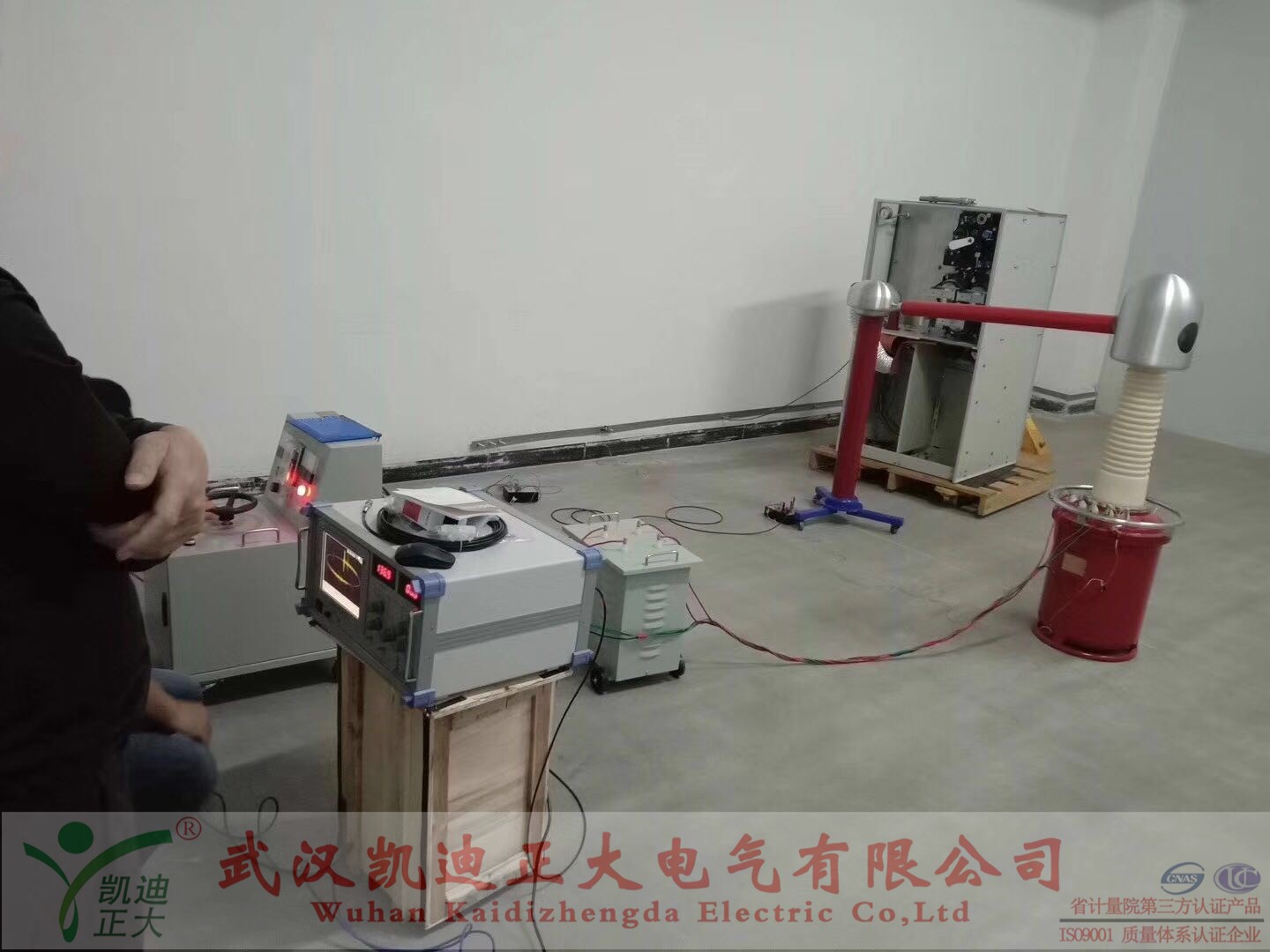

KDJF-2006局部放電測試儀試驗準備

1）檢查試驗場地的接地情況，將本儀器后部的接地螺栓用粗銅線（最好用編織銅帶）與試驗場地的接地線妥善相接，輸入單元的接地短路片也要妥善接地。

2）根據試驗電容Ca、耦合電容Ck的大小，選取合適序號的輸入單元（見表一），表一中調諧電容量系指從輸入單元初級繞組兩端看到的電容（按Ca與Ck的串聯粗略估算）。

3）輸入單元應盡量靠近被測試品，輸入單元插座，經8米長電纜與后面板上放大器輸入插座相接。

KDJF-2006局部放電測試儀產品特點：

?局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。

?操作與傳統的模擬式局部放電測試儀器幾乎相同，簡單易學。

?自由選擇橢圓、直線、正弦顯示方式

?采用數字開窗技術，可避免干擾對測量的影響。

?任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。

?可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。

?可對當前放電圖譜進行保存，實現測試結果的可追溯性。
