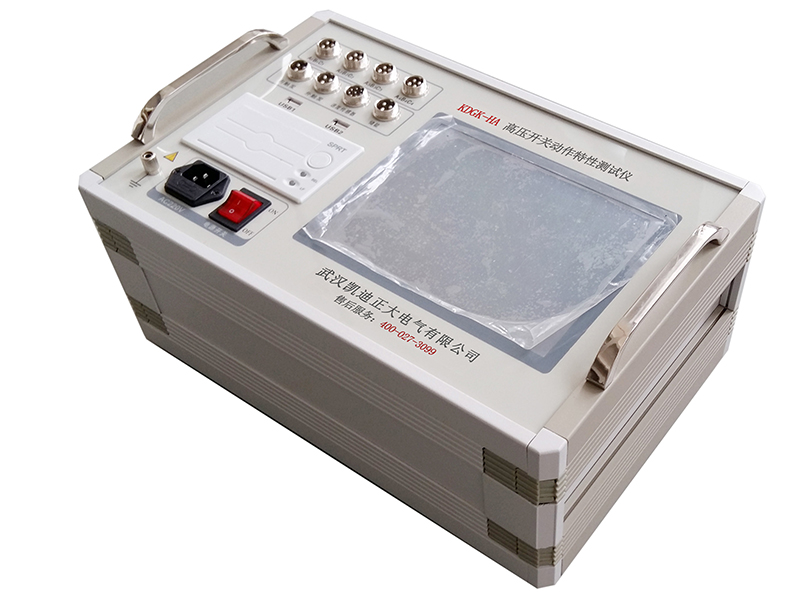

KDGK-HA高壓開關動作特性測試儀為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

高壓開關動作特性測試儀產品特點

1．8.4寸進口高亮彩色大屏，在太陽光下清晰可見，嵌入式操作系統，windows操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
2．高速熱敏打印機，方便現場打印測試數據。
3．機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4．配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5．同時可測12路金屬觸頭斷口、6路合閘電阻，量程0-2000Ω，分辨率1Ω。
6．重合閘：每斷口的合-分，分-合，分-合-分過程時間；金短時間、無電流時間值；
7．彈跳：每個斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每個斷口的分閘反彈幅度值；
8．速度：剛分、剛＆速度，最大速度，時間-行程特性曲線；
9．行程：總行程，開距，超行程，過沖行程，反彈幅度值；
10．輔助觸點：可以進行合、分輔助觸點時間測量；
11．定義速度：可以在一起上實現速度定義的增加，、刪減；
12．速度再計算：做完一次實驗，可以選擇不同的速度定義，進行剛分、剛合速度的重新計算，無需再次實驗；
13．動作電壓：機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
14．配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
15．適用于國內生產的大多數型號的SF6開關、GIS組合電器、真空開關、油開關。
16．開關動作一次，得到大多數數據及圖形。
17．主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
18．配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
19．內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
20．內部抗干擾電路可滿足800KV變電站內可靠使用。


 高壓開關動作特性測試儀技術參數

1.時間測量：
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～200s，分辨率：0.01ms，準確度：0.1%±2個字
2.合閘電阻測量：
6路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
合閘電阻投入時間
3.測量范圍：10～1200Ω,分辨率0.1Ω,精度1%
4.速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
5.測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s
0.5°角度傳感器 1周波/ 0.5°
6.行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
傳感器：50mm，分辨率:0.1mm
360線傳感器：360о，分辨率:0.5о
選配傳感器：300mm、1000mm、加速度傳感器
7.電流：最大電流輸出為20A。
8.交直流電源 ：AC 220V ± 10%；50Hz ± 2%
9.直流電源：輸出電壓：30-265V連續可調，輸出電流：≤ 20A(短時)
10.隔離開關測量范圍：
⑴、電壓輸出：DC30～265V（可調）；
⑵、電源輸出時間：0.01-20秒（可設置）；
⑶、斷口信號最大采集時間為20秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
11.主機體積：380×280×170mm
12.使用環境：  -10℃~+50℃
13.相對濕度：≤90%
