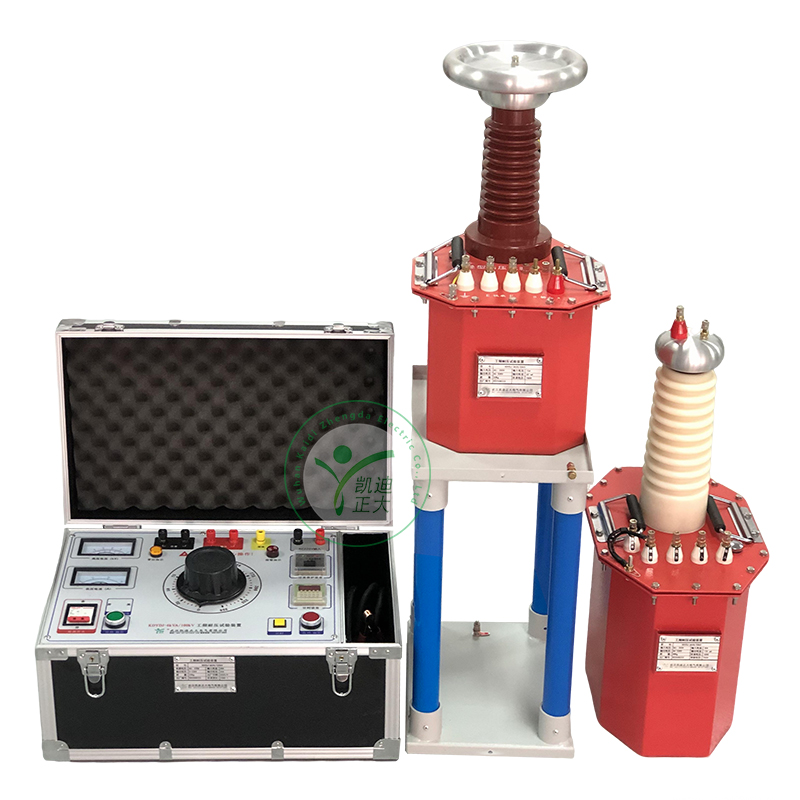

武漢凱迪正大KDYDJ-6kVA100kV串激工頻耐壓試驗裝置是輕型高壓試驗變壓器的配套設備。其性能優、功能多，體積小，重量輕，使用可靠，外形美觀，操作維修方便。

  串級試驗變壓器特點：

  以兩臺變壓器串級為例。第一臺變壓器（I）的高壓繞組尾端（X端）接地，其首端（A端）不僅作為第一級的高壓輸出，同時還為第二臺變壓器（II）的原邊（低壓繞組）供電。第二臺變壓器（II）的高壓繞組尾端（X端）與第一臺的高壓首端（A端）相連，其高壓首端（A端）對地的電壓就是兩級變壓器輸出電壓的疊加（U1 + U2）。KDYDJ-6kVA/100kV就是通過這種方式，用兩臺50kV的變壓器串聯獲得了100kV的高電壓。

  具體應用場景包括：
  出廠試驗與型式試驗：對高壓開關、互感器、變壓器、電力電纜、絕緣子、避雷器等高壓電器設備進行強制性耐壓試驗，確保其符合國家標準（如GB/T 16927.1, IEC 60060-1）規定的絕緣水平。
預防性試驗：供電局、變電站、工礦企業等對運行中的電力設備進行定期檢修和試驗，及時發現因老化、受潮、污染等原因導致的絕緣缺陷，預防事故發生。
科研單位研發：用于新材料（如新型復合絕緣子、電纜附件）、新結構的電氣性能研究和驗證。
交接驗收試驗：在新的電力設備或線路安裝完成后，進行耐壓試驗以確認其在運輸和安裝過程中未受損，絕緣性能完好。

  串級式優勢：
  獲得高電壓：單臺大容量超高壓試驗變壓器體積巨大、笨重且制造工藝極其復雜、成本高昂。串級方式巧妙地用多個標準化的、較低電壓等級的變壓器組合來實現，突破了制造瓶頸。

  模塊化設計，靈活性強：如您提供的參數，單臺變壓器重52kg，控制箱18kg，總重約122kg，可以分解搬運和移動。用戶可以根據測試電壓需求，靈活配置串級臺數（例如，需要150kV時可用三臺50kV的串接）。這比制造一臺150kV的單體變壓器經濟、靈活得多。

  體積小，重量輕：如上所述，將高壓分散到多個鐵芯和繞組中，使得單臺變壓器的體積和重量得以大幅減小，便于運輸和現場試驗，特別適合需要移動操作的場合。

  武漢凱迪正大6kVA100kV串激工頻耐壓試驗裝置通過兩臺50kV/3kVA的單元變壓器串聯，實現了100kV的高壓輸出，同時巧妙地控制了單件重量（~52kg），使其具備了輸出電壓高、移動方便、適用現場的特點。解決了高電壓試驗需求與設備便攜性之間的矛盾，是電力行業進行現場高壓絕緣試驗不可或缺的利器。與傳統的單體式變壓器相比，它在高電壓應用領域具有明顯的靈活性、經濟性和便攜性優勢。
